描述
– 1/4 DIN 尺寸 (96 x 96 mm) 面板安裝緊湊型記錄器
– 3.5 英寸 TFT 彩色 LCD 顯示幕
– 最大儲存、顯示和更改模擬和離散輸入各 8 點
– 警報觸發最大可非配 8 點離散輸出
– 在內建終端直接現場輸入，透過 Modbus RTU 的遠端輸入可選
– 可透過前端 IR 端口將數據轉發至 PC

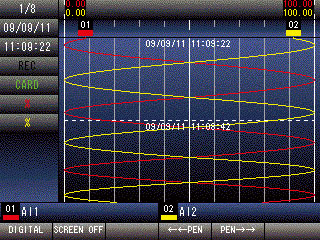

趨勢圖 :

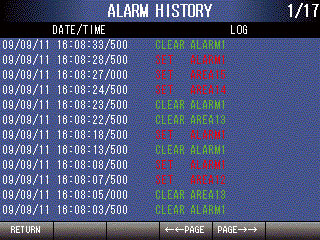

警報記錄 :
| 功能 | 型號 |
| Di x 2，Do x 2 和 Modbus | 71VR1-E001 |
| Di x 2，Do x 2 和 Modbus + DC mA/V 輸入 x 2 | 71VR1-E101 |
| Di x 2，Do x 2 和 Modbus + DC mA/V 輸入 x 2 + 萬能輸入 x 3 | 71VR1-E501 |

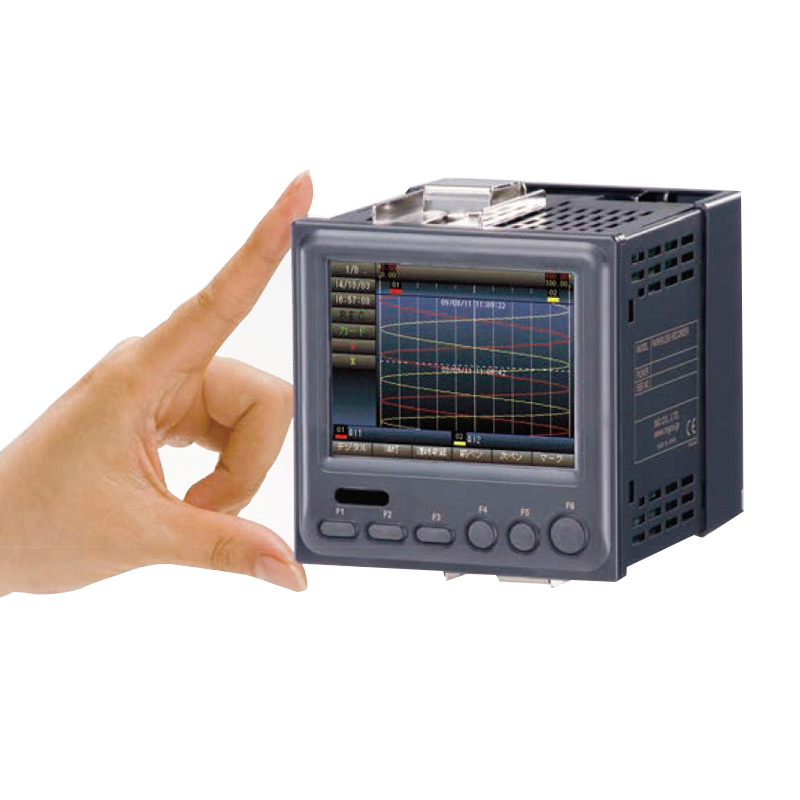

M-System 型號 71VR1 是一種大小為 1/4 DIN (96 x 96 mm 面板開口) 的緊湊型無紙記錄器，
能夠儲存並顯示最大 8 點離散輸入和模擬輸入。
3.5 英寸 TFT 彩色 LCD 顯示幕能夠立刻在趨勢圖或數字/光柱顯示器上顯示兩個筆頻道。
現場訊號可連接至本地終端，並透過 Modbus RTU I/O 裝置遠端進行查詢。
根據本地輸入的不同可選擇三種型號。
資料取樣速率根據本地和遠端輸入類型和數量介於 100 msec.和 10 秒之間。
除了人工和連續記錄模式，可選擇類比/離散訊號值/狀態組合的 AND/OR 功能觸發的有條件記錄。
這樣，使用者能夠記錄資料的必要部分以儲存在記憶體區域。
每個類比輸入訊號單獨設定 4 個警報門檻值。
除了內建 DO 終端，可在遠端輸出設備上映射出最大 8點離散輸出訊號，對外部給出警示。
在警報記錄檔中可記錄多達 200 條警報事件。
資料儲存在記錄器後面的記憶卡中，並能轉移到 PC 中，並透過前面 IrDA 埠轉換為 CSV 格式檔。
由於面部尺寸小並且面板後部的深度僅需 10 cm，71VR1 能夠安裝到控制台上，並嵌入到工業和商業機械中。
設想 71VR1 安裝在波峰焊接機器上。
單個裝置能監控並記錄焊接溫度、傳送速率、機器的啟動/停止、電流損耗及其警報記錄。
IP65 前面板也適用於有水濺出的地方。
